    İpek Elek Bezi ( Baskı İpekleri)

    CANDAŞ İPEK TEKSTİL, yüksek mukavemetli, düşük esnemeli polyester İPEK ELEK BEZİ’ni 27 yıllık üretim tecrübesiyle, İtalya ve Çin’de ortak çalıştığı SGIA (link) üyesi ve ISO9001 sertifikalı büyük fabrikalarda, Sulzer P7100 ve P7150 tezgahlarda, en kaliteli taraklarla, Alman çözgü,fikse, yıkama, kod makineleri ve ileri kontrol cihazları ile, CANDAŞ markası altında ve her adımda kalite kontrol ile ürettirmektedir. Candaş İpek’in Kalite Kontrol Müdürü, CANDAŞ Kalite Kontrol Elkitabı’na göre kendi yaptığı son Kalite Kontrolü sırasında örnekleme metodu ile değil, her bir metreyi inceleyerek kalite kontrolü yapmakta ve sadece tamamiyle hatasız, A kaliteli ürünler ithal ve ihraç edilmektedir.

    Böylece;

    • Birinci kalite, %100 kalite garantili, hatasız
    • Yüksek kopma mukavemetli, her iki germe yönünde dengeli esnemeli, tansiyon arttıkça esneme yüzdesinin azaldığı, daha az germe ile daha yüksek tansiyon sağlanabilen yüksek modüllü %100 polyester monofilament iplik kullanımı
    • Ana iplik(mother yarn) kaynaklı değil, direkt çekim yöntemiyle üretilmiş tek iplik
    • Eşit gözenekli/eşit atkı ve çözgü sayıları
    • En uygun açık alan oranları bulunan
    • 10T ile 165T arasında,
    • 350 cm ene kadar ve,

    yıllık kapasitenin 3.000.000 metre kare olduğu İPEK ELEK BEZLERİ satışa sunulmakta, ayrıca Avrupa, Asya, Orta Doğu ve Afrika ülkelerine ihraç edilmektedir.

    İPEK ELEK BEZİ, serigrafi baskı yönteminde (düz baskı-film druck) şablon yapımında ve hava, su, yağ, yakıt, vs. filtresi olarak tekstil, cam, seramik, elektronik, grafik, plastik, gıda, kimya, sağlık, otomobil ve reklam sektörlerinde kullanılan bir teknik tekstildir.

     Candaş İpek Elek Bezi Teknik Spesifikasyon Tablosu

    İpek No
    (cm)    		 Mesh No
    (inch)    		 İplik Çapı
    (um)    		 Dokuma Renk Açıklık
    (um)    		 Açık Alan
    (%)    		 Kalınlık
    (um)    		 Teorik Mürekkep Hacmi
    (cm3/m2)    		 Önerilen Gerilme
    (cN)
    10T 25Mesh 250 1:1PW white 740 53 465 246 60
    12T 30Mesh 150 1:1PW white 522 47 485 228 62
    16T 40Mesh 100 1:1PW white 485 70 285 140 48
    16T 40Mesh 200 1:1PW white 435 47 420 189 48
    20T 50Mesh 100 1:1PW white 400 64 200 128 50
    20T 50Mesh 150 1:1PW white 340 46 280 129 52
    24T 60Mesh 100 1:1PW white 316 58 190 109 48
    24T 60Mesh 120 1:1PW white 300 51 210 105 42
    27T 70Mesh 100 1:1PW white 277 60 150 90 46
    32T 80Mesh 64 1:1PW white 245 61 110 67 28
    32T 80Mesh 70 1:1PW white 245 61 125 67 28
    32T 80Mesh 100 1:1PW white 200 43 160 69 42
    32T 80Mesh 120 1:1PW white 190 38 205 78 42
    34T 86Mesh 100 1:1PW white 210 45 165 70 35
    36T 90Mesh 100 1:1PW white 178 41 175 72 42
    36T 90Mesh 120 1:1PW white 145 26 215 56 48
    39T 100Mesh 55 1:1PW white 201 62 100 62 30
    39T 100Mesh 80 1:1PW white 172 46 142 65 42
    43T 110Mesh 80 1:1PW white 150 41 130 55 35
    48T 120Mesh 70 1:1PW white 135 41 115 46 32
    53T 135Mesh 55 1:1PW white 105 33 114 38 38
    54T 137Mesh 64 1:1PW white 115 39 102 40 30
    59T 150Mesh 55 1:1PW white 100 40 93 39 32
    62T 155Mesh 64 1:1PW white 90 32 106 35 32
    64T 163Mesh 55 1:1PW white 101 42 105 44 30
    64T 163Mesh 64 1:1PW white 90 32 106 34 35
    68T 173Mesh 55 1:1PW white 80 30 90 30 28
    72T 180Mesh 48 1:1PW white 94 46 80 37 32
    72T 180Mesh 55 1:1PW white 75 29 92 27 32
    72T 180Mesh 55 1:1PW yellow 75 29 92 27 32
    77T 195Mesh 48 1:1PW white 78 30 84 24 28
    77T 195Mesh 48 1:1PW yellow 78 30 84 24 28
    77T 195Mesh 55 1:1PW white 70 25 88 24 28
    77T 195Mesh 55 1:1PW yellow 70 25 88 24 28
    80T 200Mesh 48 1:1PW white 78 30 84 24 28
    80T 200Mesh 48 1:1PW yellow 78 30 84 24 28
    80T 200Mesh 55 1:1PW white 70 25 88 24 28
    80T 200Mesh 55 1:1PW yellow 70 25 88 24 28
    90T 230Mesh 48 1:1PW white 55 25 78 20 33
    90T 230Mesh 48 1:1PW yellow 55 25 78 20 33
    100T 255Mesh 40 1:1PW white 58 32 65 21 27
    100T 255Mesh 40 1:1PW yellow 58 32 65 21 27
    110T 280Mesh 40 1:1PW white 48 27 65 17 30
    110T 280Mesh 40 1:1PW yellow 48 27 65 17 30
    120T 305Mesh 34 1:1PW white 45 30 55 16 27
    120T 305Mesh 34 1:1PW yellow 45 30 55 16 27
    120T 305Mesh 40 1:1PW white 40 20 55 16 26
    120T 305Mesh 40 1:1PW yellow 40 20 55 16 26
    140T 355Mesh 31 1:1PW white 35 26 48 13 25
    140T 355Mesh 31 1:1PW yellow 35 26 48 13 25
    140T 355Mesh 34 1:1PW white 30 20 55 10 30
    140T 355Mesh 34 1:1PW yellow 30 20 55 10 30
    150T 380Mesh 34 1:1PW white 30 20 69 10 30
    150T 380Mesh 34 1:1PW yellow 30 20 69 10 30
    150T 380Mesh 31 1:1PW white 32 23 47 10 26
    150T 380Mesh 31 1:1PW yellow 32 23 47 10 26
    165T 420Mesh 31 1:1PW white 25 17 49 8 28
    165T 420Mesh 31 1:1PW yellow 25 17 49 8 28

    NOTLAR :
    • White: Beyaz
    • Yellow: Sarı
    • PW: Düz Dokuma (Plain Weave)

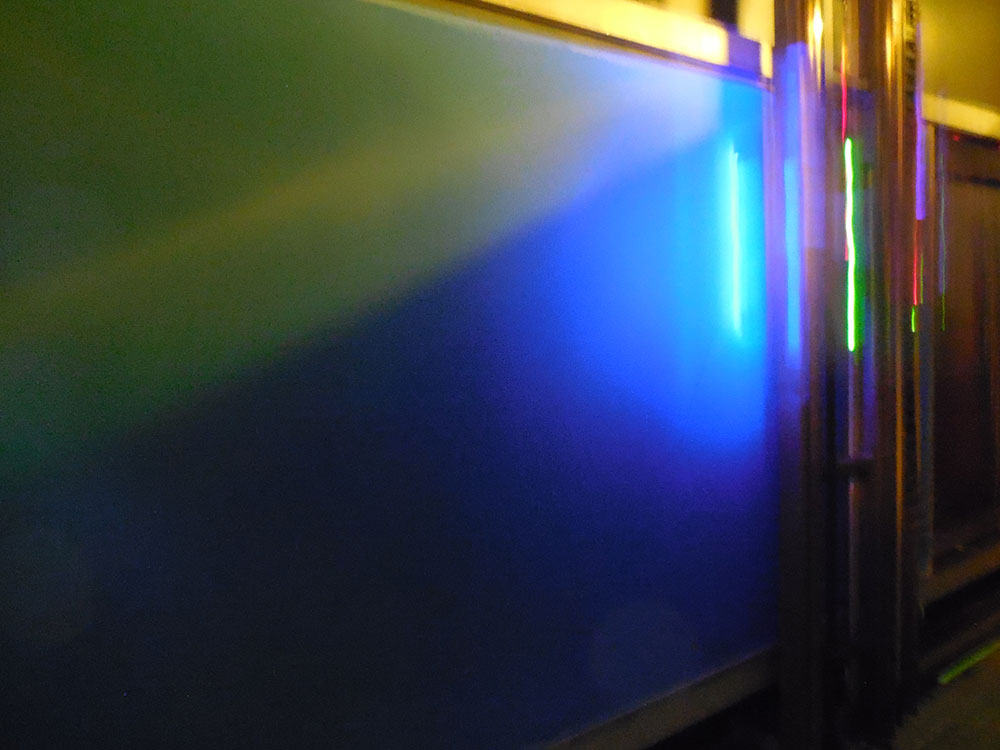

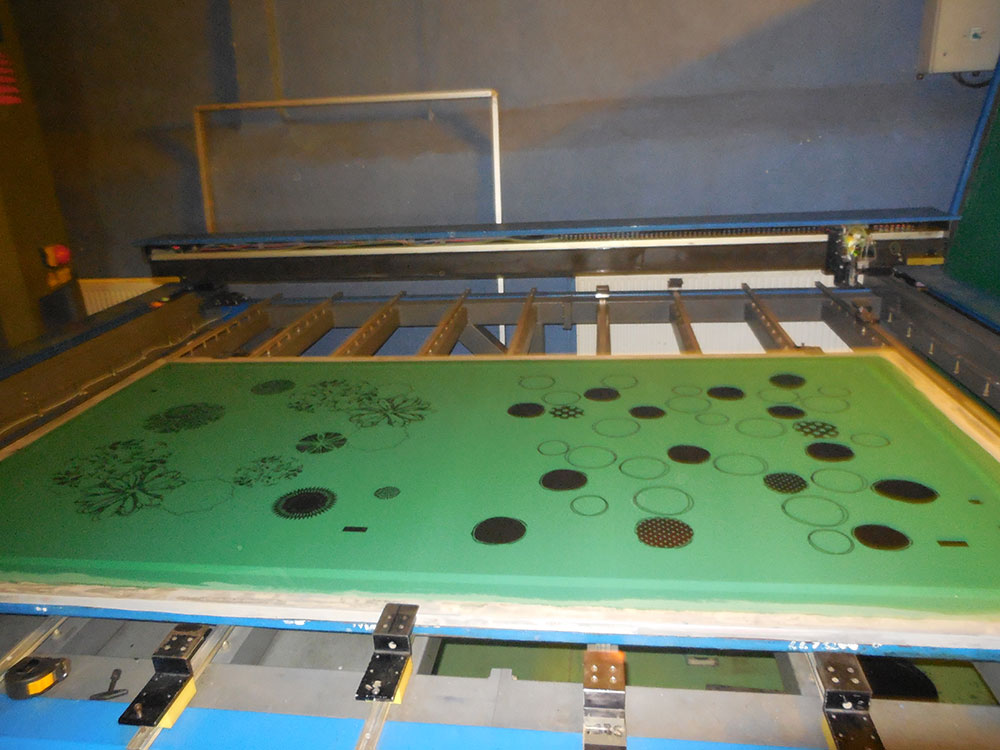

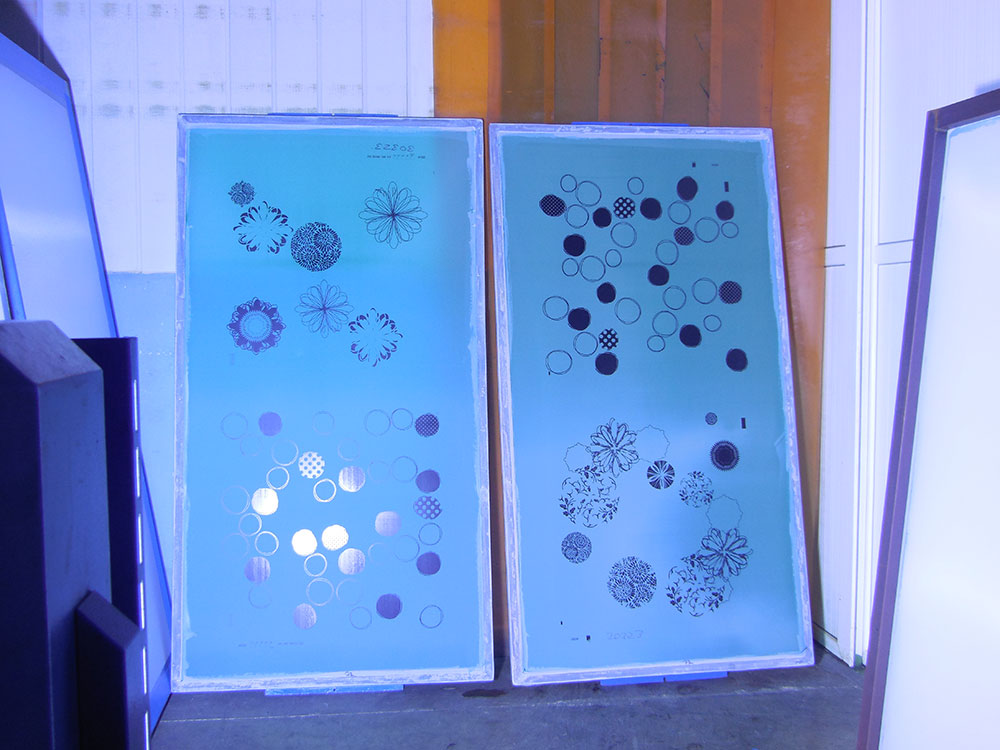

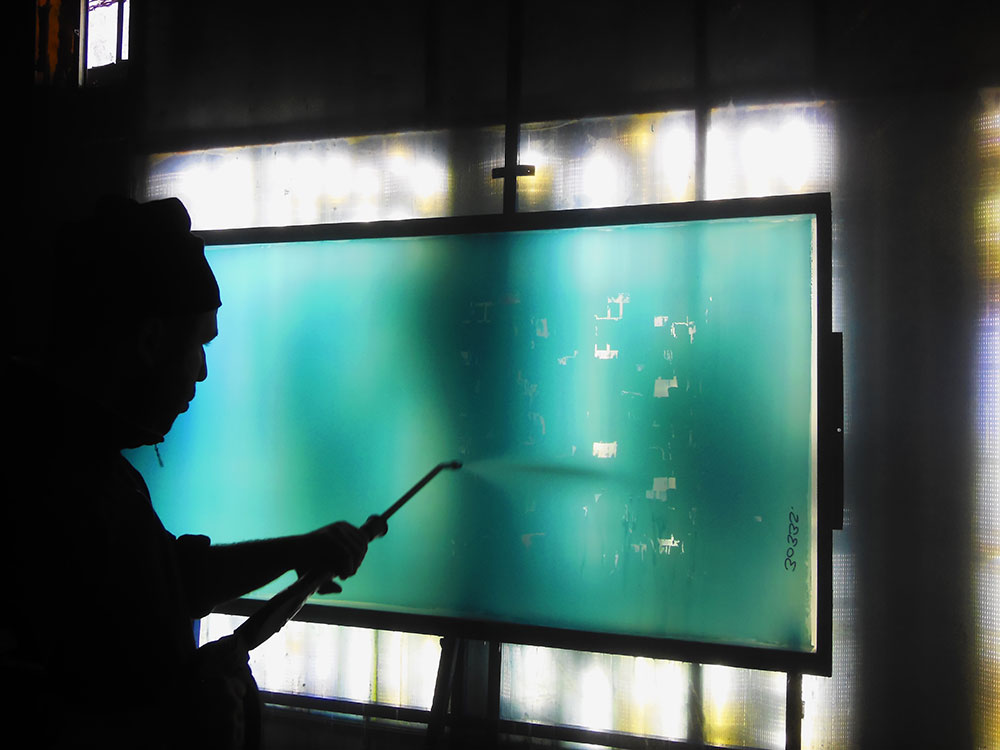

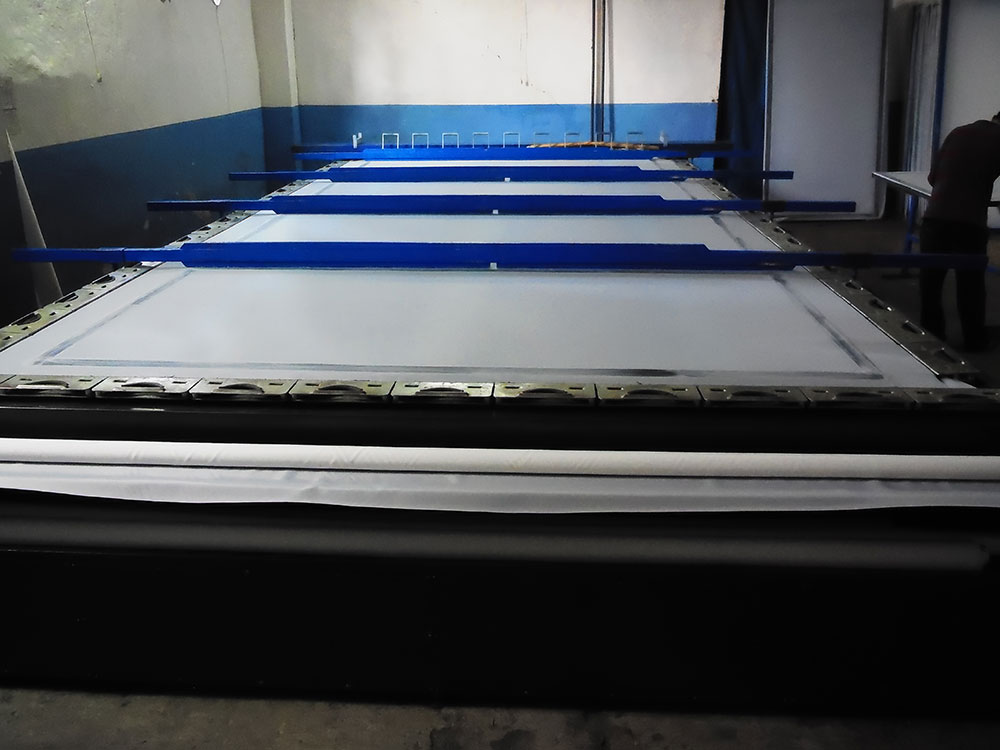

    Uygulama Fotoları

    Elek Bezi uygulama resimleri ÇAĞLA DESEN-Hasan Dursun ve Ort. firmasında çekilmiştir

    Geçmişte ipekten üretildiği için polyester elek bezi aynı zamanda İPEK ve düz baskı işlemi de  İPEK BASKI olarak adlandırılır.
    Düz Şablon Hazırlama.pdf indirebilirsiniz.

    Bu linkte Milli Eğitim Bakanlığı’nın 2011 yılında hazırladığı Tekstil Teknolojisi- Tekstil Baskı ve Desenciliği- Düz Şablon Hazırlama eğitim modülünü bulacaksınız. M.E.B. tarafından bu modülün gaze bezi (ipek elek bezi) ile ilgili teknik bilgiler ile Tablo 1.1 ve Tablo 1.2  bölümlerinin hazırlanmasında 2010 yılında tarafımızdan hazırlanan web sitemizden (www.candas.com.tr) yararlanılmış ancak kaynak belirtilmediği gibi yanlış anlaşılan bazı noktalar olmuştur. Bu konuları da açıklığa kavuşturarak 2015 yılındaki son gelişmelere göre hem gaze bezi/ipek elek bezi teknik bilgilerini revize ediyor, hem de söz konusu eğitim modülündeki, müşterilerimize de yararlı olabilecek bilgileri dikkatinize sunuyoruz.

    Bu eğitim materyelinde:

    1. Çerçeve hazırlama ve gaze bezini çerçeveye germe
    2. Gaze çeşitleri ve numaraları
    3. Gaze seçiminde dikkat edilecek hususlar
    4. Çerçeveye germede dikkat edilecek hususlar
    5. Gaze bezinin gerginliğini ölçme
    6. Gaze Bezi temizliği
    7. Hazırlanan çerçeveye lak çekme
    8. Pozlandırma yapma
    9. Açma ve rötuş yapma

    gibi işlemler detaylıca anlatılmıştır.  “Gaze çeşitleri ve numaraları” bölümü hazırlanırken tarafımızdan 2010’da yayınlanan web sitemizden (www.candas.com.tr) yararlanılmış, ancak bizim “yüksek modüllü (high modulus-high tension low elongation) yani mukavemeti yüksek, esnemesi düşük polyester gazelerin, diğer standart polyester gazelere karşı avantajları” olarak web sitemizde saydığımız özellikler, “polyester gazelerin polyamid gazelere karşı avantajları” olarak yazılmıştır. Halbuki bu özellikler yüksek modüllü olmayan polyester gazelerde bulunmaz. Buna o zaman da dikkat çekmemizin nedeni o tarihte dünya üzerinde yeni üretilmeye başlayan ve İtalya’dan ithal ettiğimiz bu tip polyester ipliklerle bazı gaze numaralarımızı dokumaya başlamamızdı. Diğer üreticilerin de kullandığı Standart Polyester ipliği kullandığımız ürünleri de belirtmiştik. Bugün ise tüm ürünlerimiz yüksek modüllü polyester ipliklerle dokunmuş olan “Düşük Esnemeli İpek” (LEM-Low Elongation Mesh)’tir.

    Gaze (İpek Elek Bezi) numarası, cm deki atkı ve çözgü iplik sayısıdır. İnçteki (2.54 cm) iplik sayısı da Mesh olarak ifade edilir.

    Yüksek Modüllü Monofilament Polyester İpek Elek Bezlerinin Standart Monofilament Polyester İpek Elek Bezlerine Göre Avantajlarını yine belirtelim:

    Baskı Kalitesi Avantajları:

    • Desen yürümesinin azalması (Daha yüksek gerginlik seviyelerinin kalıp merkezindeki esnemeyi azaltması nedeniyle)
    • Daha iyi baskı kalıbı ayarı (Kalıp merkezindeki esnemenin azalması, rakle basıncının azalması, ipek yürümesinin ve desen yürümesinin azalması nedeniyle)
    • Daha iyi baskı kalitesi (Daha az germe ile daha yüksek gerginlik, rakle ile baskı materyeli arasında daha iyi boya akışı ve daha net görüntü nedeniyle)

    Verimlilik Avantajları:

    • Daha kolay ayar ve daha kolay germe (Daha az desen yürümesi nedeniyle)
    • Daha hızlı baskı (Rakle basıncının azalmasının rakle hareketlerini hızlandırması nedeniyle)
    • Koyu zeminlerde yüksek örtücülük
    • Raklenin daha az aşınması
    • Daha uzun kalıp ömrü (Kalıp gerginliğinin daha uzun süre azalmadan kalabilmesi nedeniyle

    Uygulanacak Desenin Özelliğine Göre Gaze Seçimi

    Genel olarak:

    - İnce kontürler için 72-90 arası numaralı gaze bezleri,
    - Lap desenler için 55-72 arası numaralı gaze bezleri,
    - Tramlı figürler için 72-120 arası numaralı gaze bezleri kullanılmaktadır.

    Kullanılacak Pata Göre Gaze Seçimi

    Dispers, ronjan, reaktif boyar madde ile hazırlanan patlar, gaze desen özelliklerine uygun seçilir. Pigment boyar maddelerin hava ile temaslarında kuruma yetenekleri fazla olduğundan şablonda hızlı tıkanmalara neden olur. Bunu engellemek için baskı patının içine kurumayı geciktirici kimyasallar eklenerek ve tıkanma süresi uzatılarak desen karakterine uygun gaze seçilebilir. Ancak pata bu ilave yapılmıyorsa yüksek mesh numaraları tercih edilir.

    Gaze Bezini Çerçeveye Germede Dikkat Edilecek Hususlar

    - Gaze bezi şablona gerilirken dikkat edilmesi gereken noktalar şunlardır:
    - Gaze bezinin atkı ve çözgü yönü birbirine paralel şekilde çerçeveye yerleştirilmelidir.
    - Gaze bezi büyüklüğü çerçeve boyutundan daha geniş olmalıdır.
    - Gaze bezi atkı ve çözgü yönünde eşit oranda gerilmelidir.
    - Gazenin gerginlik değeri mutlaka ölçülerek istenen gerginlikte olup olmadığı kontrol edilmelidir.
    - Gazeyi şablona yapıştırmada kullanılan yapıştırıcı, mekanik ve kimyasal etkilere dayanıklı olmalıdır.
    - Yapıştırıcı gaze bezine sürülürken dikkatli davranılmalı, şablonun içine doğru oluşabilecek taşmalar önlenmelidir.
    - Yapıştırıcı iyice kurumadan şablon germe masasından çıkarılmamalıdır.
    - Seçilen yapıştırıcı çift komponentli olmalıdır. Böylece sertliğini yitirmez, suyla ve kimyasal maddelerle teması sırasında germe kayıpları yaşanmaz.
